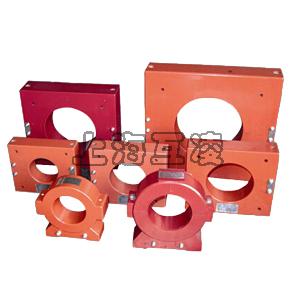

LJK-120零序電流互感器

零序電流互感器用于電力系統產生零序接地電流時與機電保護裝置配合使用，實現保護與監控。采用ABS工程塑料外殼，樹脂澆鑄，絕緣性好、靈敏度高、線性好、運行可靠、安裝方便等特點。

原理：
LJK-120零序電流互感器保護的基本原理是基于基爾霍夫電流定律：流入電路中任一節點的復電流的代數和等于零。在線路與電氣設備正常的情況下，各相電流的矢量和等于零，因此，零序電流互感器的二次側繞組無信號輸出，執行元件不動作。當發生接地故障時的各相電流的矢量和不為零，故障電流使零序電流互感器的環形鐵芯中產生磁通，零序電流互感器的二次側感應電壓使執行元件動作，帶動脫扣裝置，切換供電網絡，達到接地故障保護的目的

使用：
可在三相線路上各裝一個電流互感器，或讓三相導線一起穿過一零序電流互感器，也可在中性線N上安裝一個零序電流互感器，利用其來檢測三相的電流矢量和。

一、概述
用于電力系統。產生零序接地電流時與繼電保護裝置或信號裝置配合使用，使裝置元件動作，實現保護或監控。
是電纜型，采用ABS工程塑料外殼，樹脂澆注成全密封形式，絕緣性能好，外形美觀。具有靈敏度高，線性度好，運行可靠，安裝方便等特點。性能優于一般的零序電流互感器。

應用范圍廣泛，不僅適應電磁型繼電保護，還能適應電子和微機保護裝置，用戶可根據系統的運行方式（中性點接地、中性點不接地、高阻接地、小電阻接地、消弧線圈接地）選用相適應的LJK-120零序電流互感器。
二、使用條件
2.1 環境溫度：-15℃～+60℃，日平均不超過 +40℃；
2.2 海拔高度：2000米以下(高原使用，訂貨時要明確提出)；
2.3 相對濕度：95%；
2.4 周圍介質無導電塵埃與導電金屬顆粒或使絕緣損壞的腐蝕性氣體、霉菌等。
三、類別及主要數據
3.1 電壓等級：0.4kV～66kV；
3.2 電網頻率：0～500Hz(3次諧波150Hz；5次諧波250Hz)；
3.3 產品同名端：一次由互感器正面L1側穿入，二次為K1；
3.4 產品型號及數據、外形尺寸見圖表。
四、安裝
4.1 整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿入互感器。
4.2 開口式互感器安裝可隨時進行，具體安裝方法如下：
4.2.1拆下互感器K1、K2的聯接壓片；
4.2.2 將互感器頂部兩條螺栓松開拆下，互感器便分成兩部分；
4.2.3 將互感器套在電纜上，把兩個接觸面擦干凈，薄薄涂上一層防銹油，互感器兩部分對好
后擰上螺栓，互感器兩部分要對齊以免影響性能；
4.2.4 將聯接片固定在K1、K2上；
4.2.5 開口式互感器上下兩部分不可與其它互感器互換。
五、定制
由于電力系統的快速發展，運行方式多種多樣，各類型的保護及裝置層出不窮，又有大批的進口保護裝置，所需要的零序電流互感器的種類也就很多，我公司可根據用戶的需要，設計﹑生產各種規格和各種孔徑的零序電流互感器。

產品名稱：LJK-120零序電流互感器

型號：ljk-120
