電流互感器：一般是2個接線端子，也有4個接線端子和5個接線端子的。 2個接線端子
電流互感器接線端子接線方式
1.接線不緊造成，接線時沒有擰緊，造成接觸不良，導致端子排發熱。
2.電機線圈與出線端子沒緊固好,也可造成發熱。
3.端子間由于灰塵及油污造成爬電距離不足而短路燒壞。
4.端子間由于灰塵及油污造成爬電距離不足而短路燒壞。
5.接線端子與端子排表面可能出現氧化，造成接觸部分電阻值增大，發熱較多，從而引發故障。
6.潮濕引起絕緣電阻變小引起短路最后燒了
7.當小于或大于相應電壓的爬電距離時就會發生短路現象
一般而言，電機的三相接線柱，廠家在出廠時對其互相之間的距離是按照規程規定設置制造的，其絕緣距離應該滿足要求，如果接線柱架完好，不會因距離不夠放弧造成短路。要分析此故障，在電機接線盒保持完整的前提下，有二個問題應考慮，一是在接線端子燒毀時，電機的線圈有沒有燒壞，電機所有的線圈都是完好無損，則問題全出在接線端子方面，二是接線端子燒毀時電機線圈又有損傷，則又要另當別論了。
如果此電機是停機一段時間后再投入使用，那么受潮、接線頭氧化的可能性比較大，因接觸不良產生發熱而引起的燒毀。如果此電機經常運行，在運行中出現接線端子燒毀，應該判斷是接線柱螺栓松動引起的，且要有一段時間的溫度積累，加上空氣中濕度升高時，接線端子表面氧化，也將引起接觸電阻增加，達到一定程度后，此種現象惡化的速度越來越快，在接線盒完整的情況下，一般也難以發現，最終出現此故障。所以一般電氣設備方面的運行要求也有規定，定期檢查與巡視是減少故障好方法，有停機機會，打開盒子檢查可以發現一些故障的早期征兆
電流互感器是有比值，如5/80，5/100，5/200，和電度表是配套的，電度表也是相應的5/80，5/100，5/200，既然是三相動力電就有三相電機，你按三相電機總容量三分之一的3-5倍加上其他負載電流選空氣開關。因為電機不可能同時啟動，但電機啟動要有3-5倍的啟動電流。電流互感器初級（銅板）串接在相線里，次級接電度表，如果不接電度表，次級必須短路。否則會出危險。

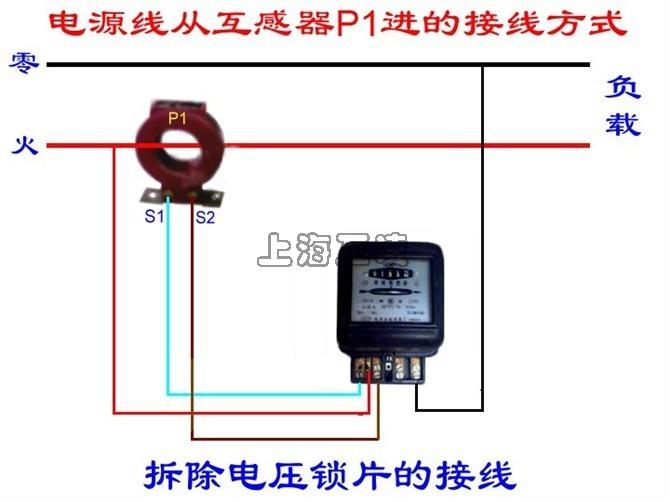

電流互感器端子接先圖
電流互感器接線： 1.確定負載的電流方向。以市電為正，流向設備負載。 2.識的電流方向與實際情況一致將互感器套接在對應的回路上。保證互感器穿線方向一致。 3.互感器上的Ia（S1）端口，Ib（S1)端口,Ic（S1）端口分別用1.5平方電源線接入電度表的1端口、3端口和5端口。分別將1、2，4、5，7、8號端間的連片拆開，基本接線是1接A相電流互感器S1、3接A相電流互感器S2、2接A相電源；4、6號端分別接B相電流互感器S1、S2，5接B相電源；7、9號端則分別接C相電流互感器的S1、S2，8接C相電源；10接零線。 電流互感器（current transformer，簡稱CT），其原理是依據電磁感應原理，由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器接線端子
產品名稱：電流互感器接線端子
型號：dianliuhuganqijiexianduanzi
聲明：本頁電流互感器接線端子的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
