零序電流互感器為澆注絕緣小體積的戶內型產品，供發電機、電動機等的三相電纜引出線（外每徑不超過65mm）作接地保護用， 零序電流互感器,LJZ-75零序電流互感器。
【詳細說明】
簡介
本型電流互感器為澆注絕緣小體積的戶內型產品，供發電機、電動機等的三相電纜引出線（外每徑不超過65mm）作接地保護用。 LJZ-Φ65、Φ75、Φ110、Φ150 零序電流互感器
技術參數:
產品型號 零序電流互感器與DD-11/60型連接的端子符號 DD-11/60型接地繼電器 額定絕緣水平
線圈連接方式 刻度
LJZ-Φ75
S1、S3（a、n接電容器） 串聯 15x1~30x1 0.5/3
并聯 15x2~30x2 S1、S3 （a、n接電容器） 串聯 15x1~30x1 并聯 15x2~30x2
注：本型號電流互感器所配的保護繼電器為DD-11/60型接地繼電器50Hz、100mV所配的電容器為CDM-W型或CZJD-ZB臥式密封電解電容器，30μF±5%、150V。
|
產品型號 |
零序電流互感器與DD-11/60型連接的端子符號 |
DD-11/60型接地繼電器 |
額定絕緣水平 |
|
|
線圈連接方式 |
刻度值 |
|||
|
LJZ-75 LJZ-110 |
S1、S3 |
串聯 |
15x1~30x1 |
0.5/3 |
|
并聯 |
15x2~30x2 |
|||
|
S1、S3 |
串聯 |
15x1~30x1 |
||
|
并聯 |
15x2~30x2 |
|||

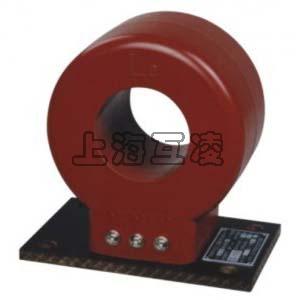

產品名稱：LJZ-75零序電流互感器
型號：LJZ-75

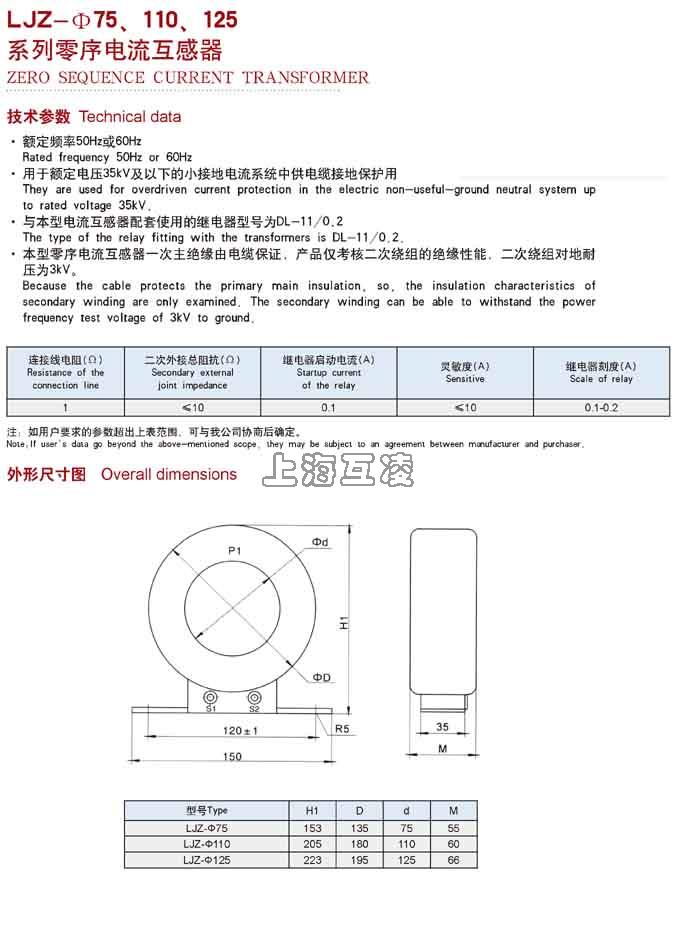

聲明：本頁LJZ-75零序電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
