JSZGF-35電壓互感器是抗諧振組合式電壓互感器在中性點非有效接地電力系統中，高壓中性點接地的電壓互感器常因鐵磁諧振而大量燒毀，成為配電系統中的一大公害。為使電壓互感器能抗諧防燒，避免高壓保險頻繁熔斷的要求，研究開發了這款抗電諧振型三相電壓互感器，運行實踐證明此型互感器能防止高壓保險頻繁熔斷，也能防止電壓互感器發生諧振燒毀等事故。有良好的消鐵磁諧振性能，運行可靠，且測量精度提高。該產品無須在開口三角或中性點另加消諧裝置，大大地方便了用戶。
性能特點
產品根據三相鐵磁諧振現象的機理，改革了原三相五柱子式電壓互感器的磁路結構，采用三相三柱磁路和單口磁路的組合，把鐵磁諧振下的正序電壓和零序電壓分別由上述磁路分別承擔，是提高零序勵磁特性抗諧防燒的關鍵，因而決不允許任何一側零序繞組短接。
JSZG（F）-35產品是根據用戶要求，對原油浸戶內產品全新設計的新一代澆注戶內產品，此產品結構合理，表面爬電距離大，性能更優越，體積小短，尤其適合開關柜的安裝。 能有效消除分頻、工頻、高頻諧振，不會過壓燒毀，不會頻繁熔斷高壓保險。
產品在系統單相接地情況下，剩余繞組dadn輸出電壓為100V。 2.5 當系統正常運行時，剩余繞組輸出電壓不足1V。
當高壓保險一相熔斷，剩余繞組輸出電壓約50V，能使接地監察繼電器可靠報警，可用此方法檢查二次繞組是否因多點接地而短路。
提供準確的線電壓，供表計測量用，提供準確的相電壓，供反映系統對地。 F型具有二個測量級繞組和一個剩余電壓繞組,極大的方便了用戶。

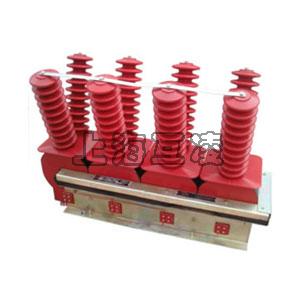

產品名稱：JSZGF-35電壓互感器
型號：JSZGF-35

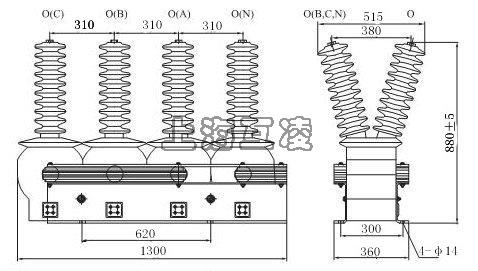

聲明：本頁JSZGF-35電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
