JDZX18-10R1電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。
1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
1 產品標準：GB12O7-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZ-10其他技術參數見下表：
| Model 型號 |
Rated voltage radio (kV) 額定電壓比 |
Combined accuracy or Combined accuracy classes 準確級組合 |
Rated output (VA) 額定輸出 |
ltimate output (VA) 極限輸出 |
Rated insulation level (kV) 額定絕緣水平 |
| JDZX18-3R | 3/√3/0.1√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 3.6/25/40 |
| 0.5/6P(3P) | 30/100 | ||||
| JDZX18-6R | 6√3/0.1√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 7.2/32//60 |
| 0.5/6P(3P) | 30/100 | ||||
| JDZX18-10R | 10√3/0.1√3/0.1/3 | 0.2/6P(3P) | 25/100 | 400 | 12/42/75 |
| 0.5/6P(3P) | 50/100 |
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

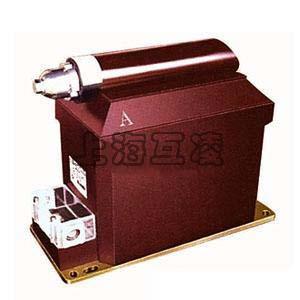

產品名稱：JDZX18-10R1電壓互感器
型號：JDZX18-10R1
聲明：本頁JDZX18-10R1電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
