JDZ11-20電壓互感器

  • JDZ11-20電壓互感器

    • 名稱：JDZ11-20電壓互感器
    • 型號：JDZ11-20
    • 銷售熱線：021-31263351
    • QQ在線客服：919107474
    • 公司承諾：上海互特電氣有限公司成立以來始終以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
產品描述

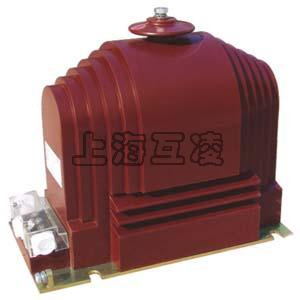

JDZ11-20電壓互感器

JDZ11-20型電壓互感器簡介

本系列電壓互感器為環氧樹脂絕緣全封閉結構， 耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。

JDZ11-20電壓互感器概述

JDZ11-20電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

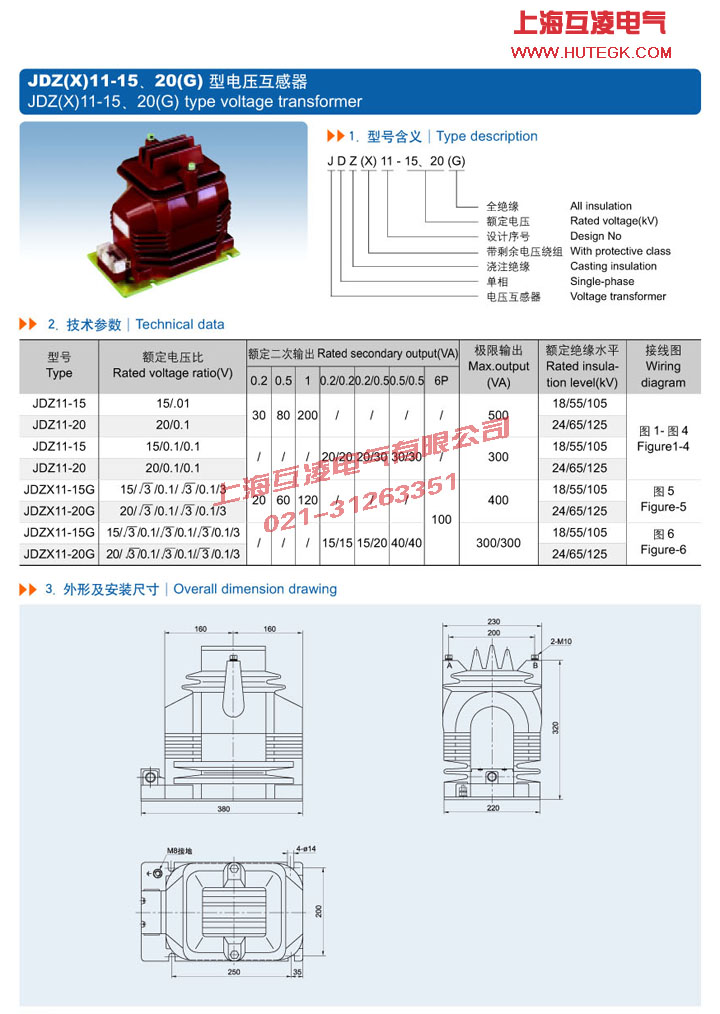

JDZ11-20電壓互感器變比參數

型號 額定電壓比 (kV) 準確級組合 額定輸出 極限輸出 額定絕緣水平
(VA) (VA) （kV）
JDZX11-20 20/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200 600 24/65/125
0.5/6P(3P) 100/200
JDZX11-20G 20/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200
0.5/6P(3P) 70/200
型號 額定電壓比 (kV) 準確級組合 額定輸出 極限輸出 額定絕緣水平
(VA) (VA) （kV）
JDZ11-20 13.8/0.1 0.2 30 500 18/55/105
15/0.1 0.5 80
15.7/0.1 1 200
20/0.1 　 　 24/65/125
JDZF11-20 13.8/0.1/0.1 0.2/0.2 20/20 300 18/55/105
15/0.1/0.1 0.2/0.5 20/40
15.7/0.1/0.1 0.5/0.5 40/40
20/0.1/0.1 　 　 24/65/125
JDZX11-20G 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3 　 　
20/√3/0.1/√3/0.1/3 　 　 24/65/125
JDZXF11-20G 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3 　 　 24/65/125
JDZX11-20 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3 　 　
20/√3/0.1/√3/0.1/3 　 　 24/65/125
JDZXF11-20 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3 　 　 24/65/125

1、局部放電水平符合GB1207《電壓互感器》標準。
2、污穢等級：Ⅱ級。

基本作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。


產品名稱：JDZ11-20電壓互感器

型號：JDZ11-20

聲明：本頁JDZ11-20電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
