概述

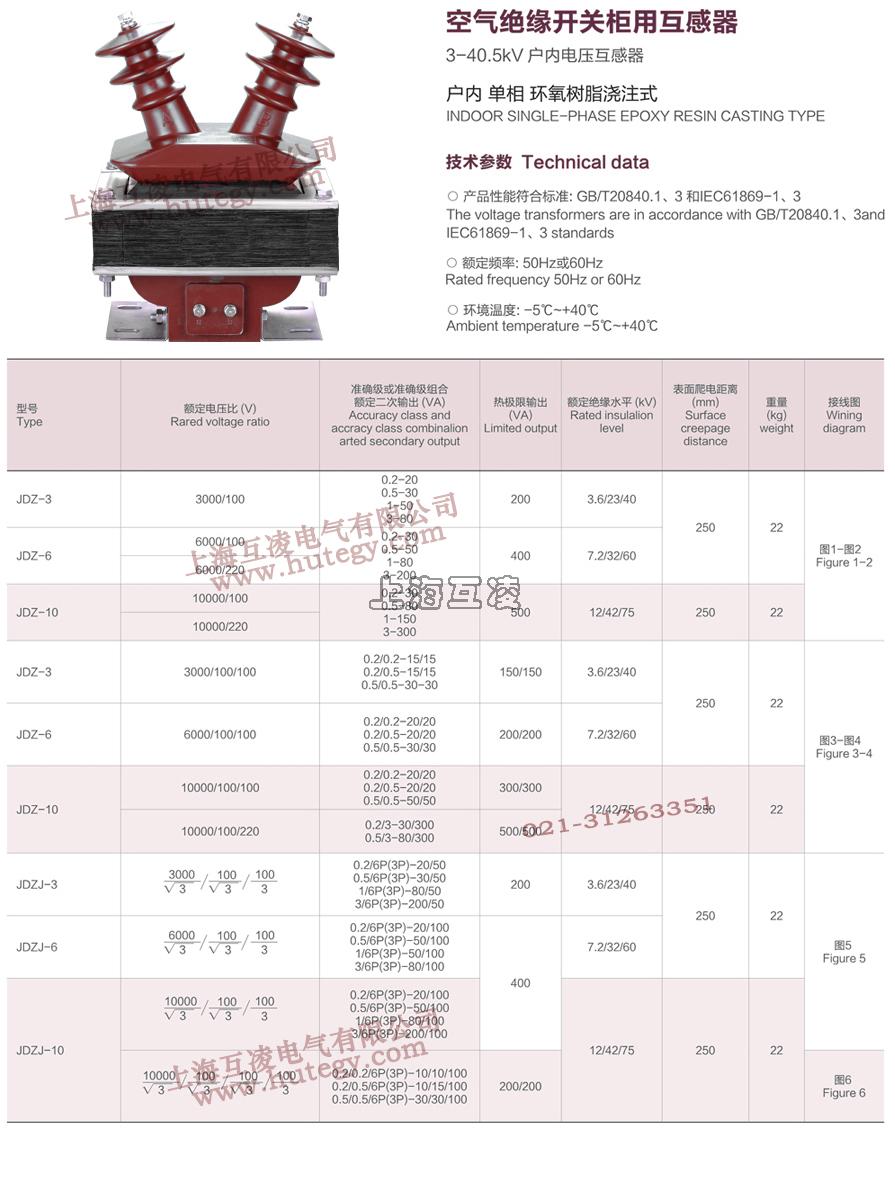

　　點擊查看JDZ-10電壓互感器說明書

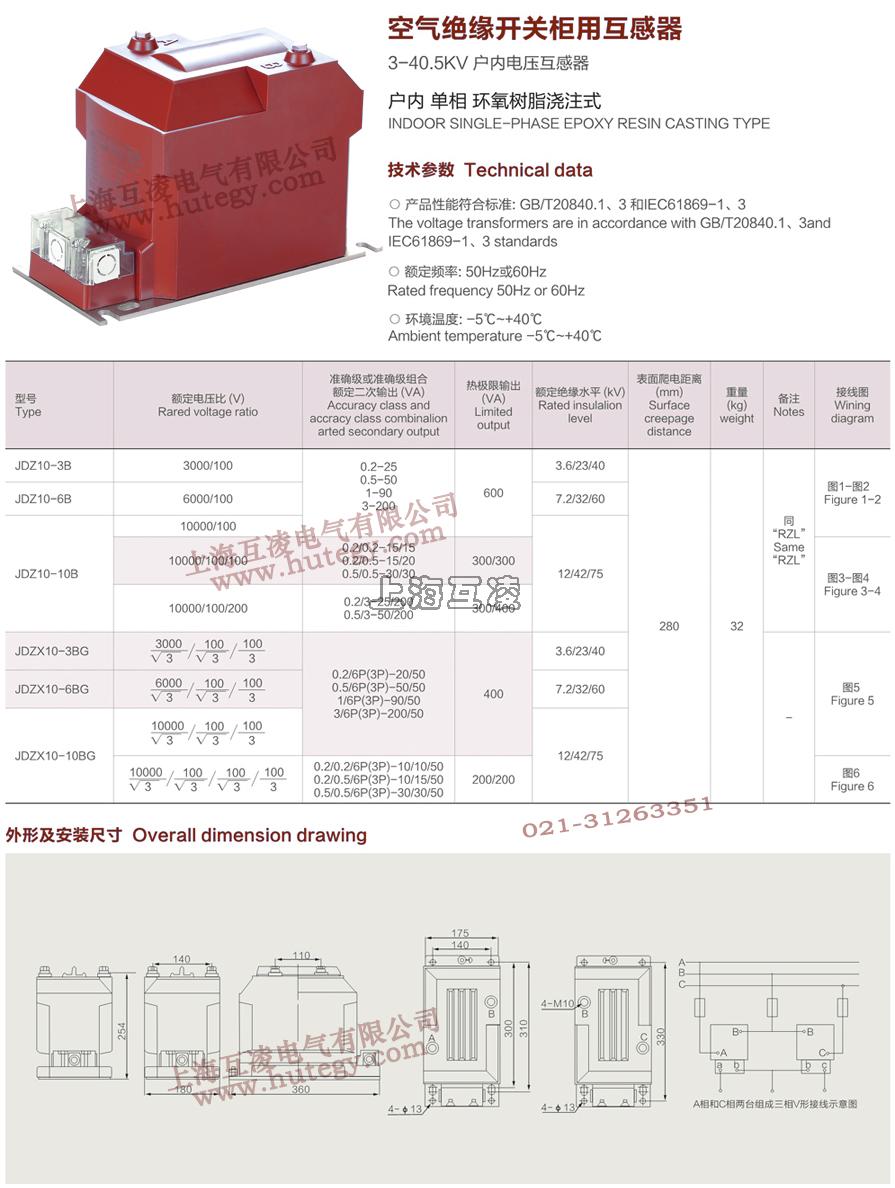

　　JDZ10-10電壓互感器說明書

　　一、電壓互感器JDZ-10與JDZ10-10互感器外形區別

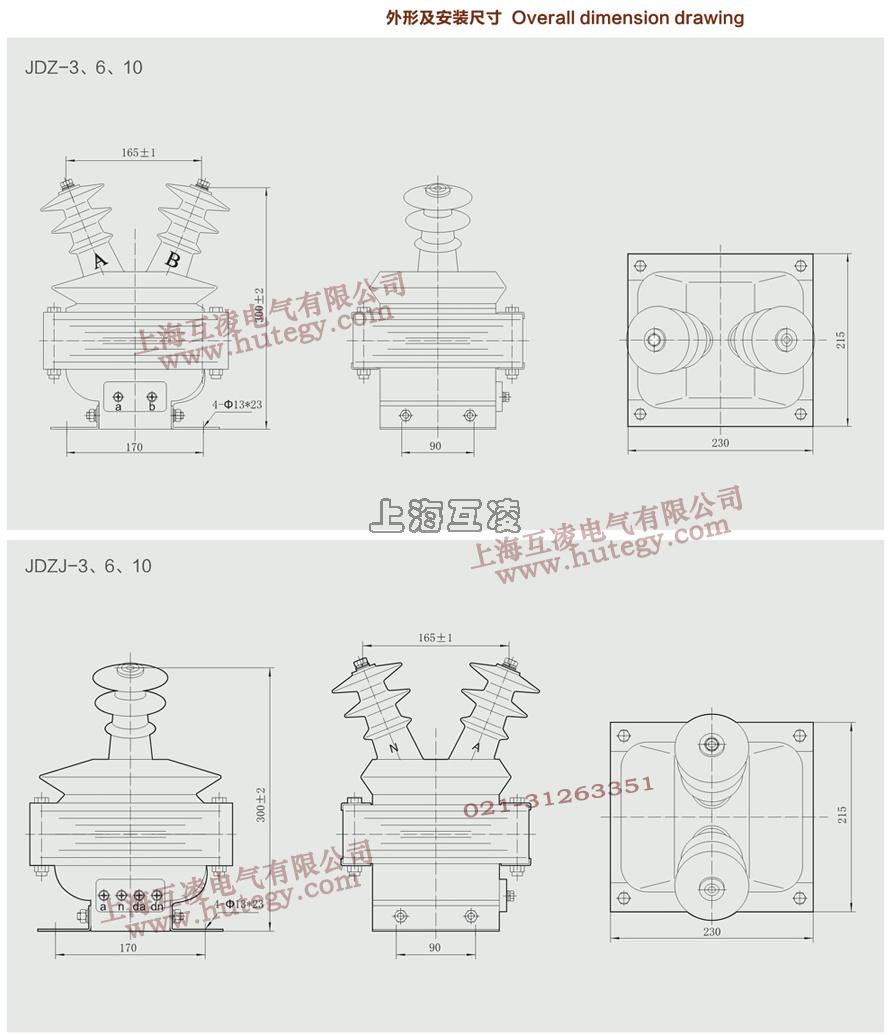

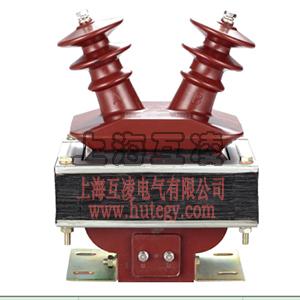

JDZ-10電壓互感器實物圖

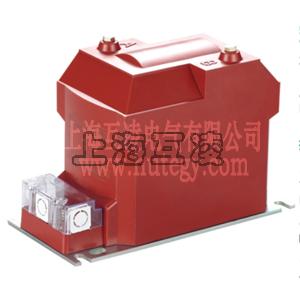

jdz10-10電壓互感器實物圖

　　二、變比相同

一次電壓為10000v二次電壓為100v 變比為10000/100v或者 10/0.1kv

　　三、電壓互感器JDZ-10與JDZ10-10互感器結構區別

　　JDZ-10電壓互感器為半澆注式,體積小,氣候適應性強。互感器鐵芯采用優質冷軋硅鋼片疊裝成方型,露在空氣中。其一次、二次繞組同心地繞在一起,用環氧樹脂澆注成型,澆注體固定在金屬底板上。次繞組的出線端子為A、B,二次繞組的出線端子為a、b。

　　環氧樹脂澆注體下面涂有半導體漆,并與金屬底板、鐵芯相連,以改善電場的不均勻和電力線的畸變。本型電壓互感器可用于單相及三相線路,當用于三相線路時,可用兩臺互感器接成V型

　　JDZ10-10電壓互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為A，X；二次繞組引出線端子的標志為a。x，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

　　四、接線相同
